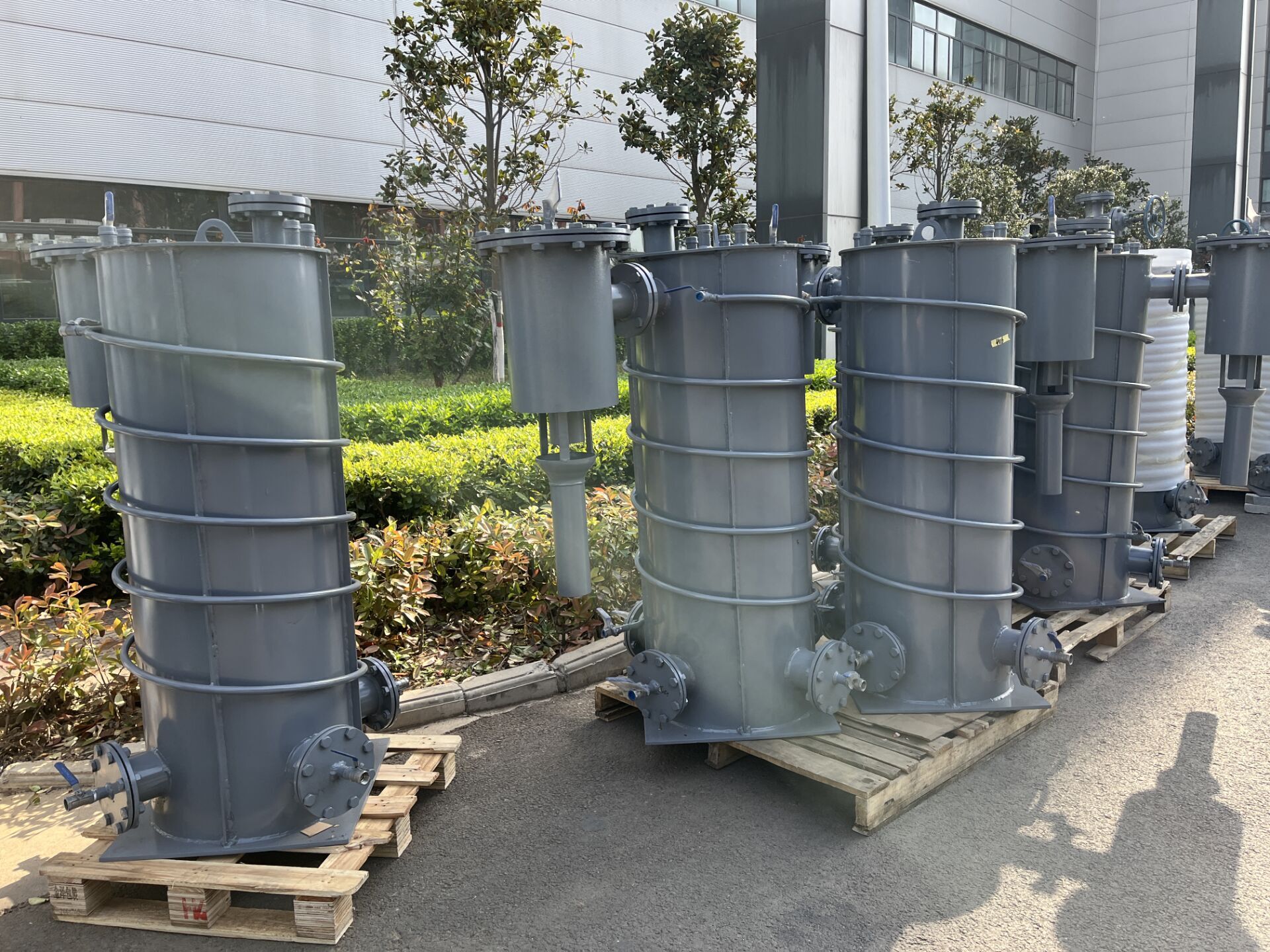

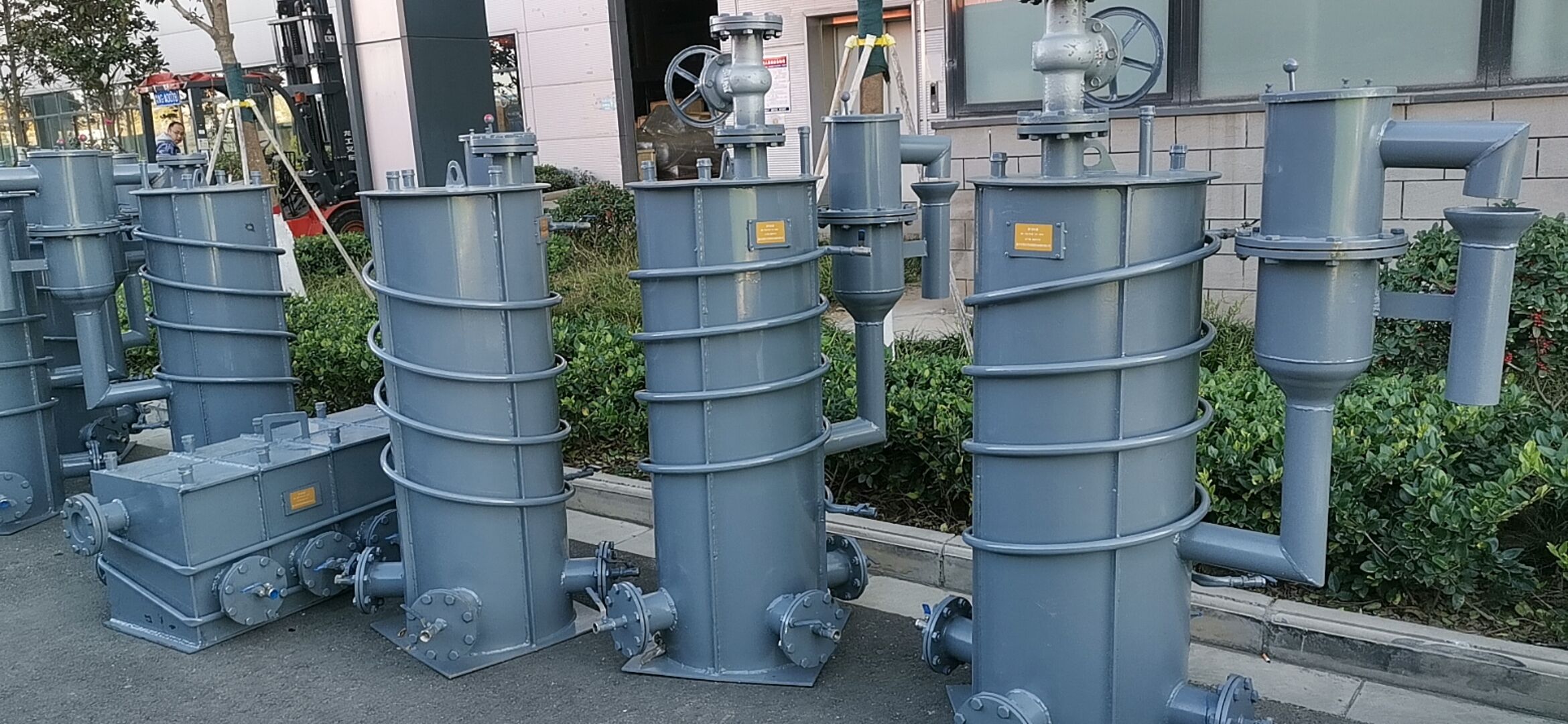

自动防泄漏煤气排水器

自动防泄漏煤气排水器

  • 品牌:佳洁宝
  • 型号:
  • 滤材:碳钢
  • 过滤精度:5微米
  • 公称压力: 40kpa
  • 过滤介质:煤气
  • 应用领域: 电厂、化工厂

产品简介:

 煤气在管道中输送的时候,其中部分的饱和汽和机械水会分离出来。给煤气输送、煤气管道设施和用户的使用带来不利影响。因此,必须及时将冷凝水从管道中排出。排水器就是专门用于从煤气管道中排出冷凝水的设备。

优势特点:

(1)能够实现连续排水。

(2)能有效防止煤气泄漏。

(3)具有良好的耐击穿性能。

(4)具有一定的保安释压能力。

(5)便于清理进入排水器的灰渣、油泥。

(6)故障率低,可靠性高。

(7)操作简便,维护工作量小。

( 8)结构简单,没有活动零部件。

(9)便于对排水器运行状况进行观察和监视。

(10)制造、运行和维护成本低。

(11〉便于收集、处理污水和污泥,无能源消耗,节能环保性能好。

CG2YDBC{G_DG}@8G}NP)_ZB

排水器种类的选择

通常用在煤气管道上使用的有直排式排水器(干式排水器)和水封式排水器(湿式排水器、小水封)。水封式排水器又分为卧式排水器和立式排水器。排水器的选择应满足使用性能要求。

主要参数的选择

1、直排式排水器储水简的容积不小于每日可能的最大排水量的2倍;

并且不小于40 L。

2、水封式排水器的击穿压力P

. P>P1+ 500 mm水柱

·对于重要的排水器P> P1+800 mm水柱

上式中的P1为煤气主管的计算压力。

3、排水器与煤气管道之间的连接管

直排式排水器的连接管大小

·煤气主管大于1000mm,连接管直径为100mm。

·煤气主管大于400mm、小于等于1000mm,连接管直径为80mm。

·煤气主管小于等于400mm,联接管直径不小于50mm。

·如是焦油含量较高的焦炉煤气,或连接管长度大于4m,连接管直径在上述尺寸基础上可提高一档,以免联接管容易堵寒。

1、水封式排水器的连接管

·煤气中焦油含量较少的

煤气主管小于800mm,连接管内径为80mm。

煤气主管大于等于800mm,小于2000mm,连接管内径为 100mm。

煤气主管大于等于2000mm,连接管内径为125mm。

·煤气中焦油含量较高,如焦炉煤气、焦炉混合煤气管道的前段,或冷凝水量较大的,连接管内径在前面尺寸基础上可提高一档。

·对于有大排水量要求的水封排水器,如大水封处的排水器,连接管内径根据放水的需要,选择大于等于140mm。

2、水封的筒体

·一般计算压力在1.2 m水柱以下采用单级水封,大于1.6 m水柱采用复式水封,以减小排水器高度。在1.2~ 1.6m之间可根据具体情况选用。

·单级水封筒体内径不小于连接管内径的4倍。

·复式水封简体内径在连接管内径小于等于100mm时,不小于连接管内径的5倍;大于100mm时,不小于连接管内径的4.5倍。

·水封的每个室都要有放水管和清渣孔。筒体内部的管子下部与筒体底面的距离不小于200mm。保证有足够存渣的容积。

3、排水器的材质

普碳结构钢排水器的材质不低于Q235。

不锈钢排水器的材质不低于0Cr18Ni9 (304)
