产品简介：

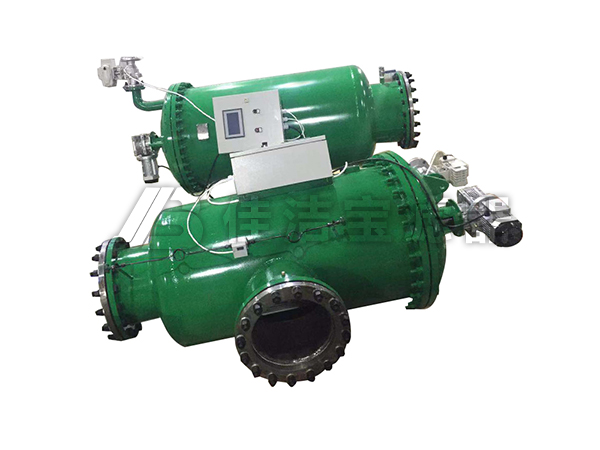

直角式自动清洗过滤器不需要支腿，直接进出口直接连接管道固定，是由碳钢筒体，不锈钢楔型滤网，蝶阀和排污装置所组成的自清洗过滤器。
直角式自清洗过滤器不需要支腿，直接进出口直接连接管道固定，是由碳钢筒体，不锈钢楔型滤网，蝶阀和排污装置所组成的自清洗过滤器。当过滤器工作时，蝶阀处于开启状态，水流自入口进入过滤器，经过滤网过滤后到出口，水中污物杂质被滤网拦截。当过滤器需要排污时，关闭蝶阀。打开排污阀，水流经过滤前半程过滤，一部分水流直接流人系统，另一部分水流由滤网外侧流入内侧，经排污口排出。起到反向自动冲洗滤网和排除污物杂质的作用。整个反冲排污过程不用关闭系统，实现了在线排污。
| 型号 | 罐体规格 | 进出口规格 | 最大流量t/h | 压力 |
| JJB-250-50 | Φ273*1000 | DN25~DN50 | 50 | 10 |
| JJB-300-100 | Φ325*1200 | DN80~DN125 | 100 | 10 |
| JJB-400-150 | Φ426*1300 | DN150 | 200 | 10 |
| JJB-480-200 | Φ480*1550 | DN200 | 300 | 10 |
| JJB-530-250 | Φ530*1650 | DN250 | 450 | 10 |
| JJB-600-300 | Φ600*1750 | DN300 | 550 | 10 |
| JJB-700-350 | Φ700*2000 | DN350 | 700 | 10 |
| JJB-800-400 | Φ800*2150 | DN400 | 1000 | 10 |
| JJB-900-450 | Φ900*2300 | DN450 | 1200 | 10 |
| JJB-1000-500 | Φ1000*2500 | DN500 | 1500 | 10 |
| JJB-1100-600 | Φ1100*2600 | DN600 | 1800 | 10 |
| JJB-1200-700 | Φ1200*2800 | DN700 | 2300 | 10 |
1.自清洗过滤器的作用是用来消除和过滤管道中的杂质和污垢，保持系统内水质的洁净，减少阻力，保护设备和防止管道阻塞。
2.过滤精度高：过滤精度范围广，d=0.5～1.2mm；
3.过滤水量大：该过滤器压力损失小，处理水量大，可达3000m3/h；
4.使用寿命长：由不锈钢楔形条状滤网及优质碳钢筒体组成；
5.综合成本低：无需拆卸和更换滤网，使用寿命长达20年；
6.操作简便效率高：无需接旁路，无需拆机清理，过滤反冲效果好。
7.普通过滤器需要系统停机才能排污，全自动排污过滤器不用停机，真正实现了在线排污。
1、工作过滤：
正常工作时，水流转向阀为开启状态。需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
2、冲洗排污：
正常冲洗时，水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
3、反冲洗排污：
反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流带增大，反洗效果好。
自动清洗过滤器适用于各种供水系统，工业用水系统及工业冷却水系统，特别是那些需连续长期不停机运行的系统，可滤去水中的各种机械杂质，确保系统设备安全可靠运行。
