DN50手摇刷式过滤器

  • 品牌:佳洁宝
  • 型号:DN50
  • 滤材:碳钢、不锈钢
  • 过滤精度:30目
  • 公称压力:1.6Mpa
  • 过滤介质:水处理
  • 应用领域:污水处理
产品简介:

您也可以通过电话联系我们:

0373-2618876   2515985

DN50手摇刷式过滤器

DN50手摇刷式过滤器原理概述:

DN50手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成,清洗刷架组穿过过滤器盖,清洗刷安装在不锈钢过滤网内部,水流经手摇刷式过滤器时,杂质被滤网拦截,当手摇刷式Y型过滤器需要排污时,只要打开排污阀顺时针方向摇动手柄数圈,即可完成排污,不必拆卸过滤器清洗内部滤网,清洗排污过程水流不中断。

DN50手摇刷式过滤器参数:

壳体:碳钢、304不锈钢、316L不锈钢
滤网:304不锈钢、316L不锈钢
目数:30目(根据用户需求)
刷架:304不锈钢、316L不锈钢
排污阀:铸钢、铜、不锈钢
密封圈:EPDM橡胶、四氟等
清洗刷:不锈钢、尼龙
注:可根据客户需求选用镍、钛合金等特殊材质,具体情况请咨询公司。

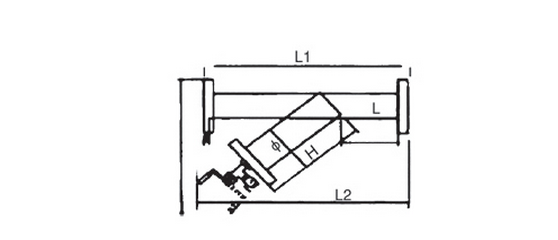

手摇刷式Y型过滤器尺寸:

口径 最大
流量
手摇刷式过滤器
型号
规格
φ L L1 L2 L3 H 重量
mm T/h mm mm mm mm mm mm KG
50 19 JBYS 159 300 600 80 810 650 74
80 50 JBYS 159 300 600 80 810 660 75
100 80 JBYS 159 300 700 80 810 670 76
125 125 JBYS 219 350 750 80 820 680 80
150 180 JBYS 275 350 800 80 950 720 114
200 320 JBYS 325 525 850 80 1050 850 154
250 490 JBYS 377 650 900 80 1350 1050 260
300 710 JBYS 426 700 950 100 1740 1360 405
350 970 JBYS 478 820 1170 100 2350 1740 580

DN50手摇刷式过滤器产品特点:

单台最大过滤流量可达970m3/h
过滤精度从4000微米-20微米
滤网可选钻孔(4000-800μm),楔形(1000-50μm)编织复合(800—20μm)
最小工作压力≥0.1MPa
最高工作压力≤2.5MPa(特殊可定制)
工作温度≤95℃
清洗方式:刷式
安装形式:可立式安装或卧式安装,多台并联可获得更大流量

设备安装与使用:

(1)安装使用时,应注意对控制箱、传感器及传动部分的保护,防止损坏。
(2)按照Y型手摇刷式过滤器本体上的箭头提示方向连接管道,使水流方向与本体上的箭头方身一致。JBYS系列手摇刷式过滤器有两种安装形式:立式或卧式,采取任何一种安装形式时,应注意使自动排污阀的出口方向为水平或向下,以保证排污更彻底。
(3)手摇刷式过滤器应安装在需要保护的用水设备之前,并尽量靠近用水设备。
(4)在动力系统中,手摇刷式过滤器应安装在水泵与用水设备之间,越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力,手摇刷式过滤器也可安装在水泵之前,并尽量靠近水泵。
(5)排污阀连接方式分为法兰和丝扣,排污管不宜过长,最好不要超过 10 米。
(6)安装时应考虑便于检修,手摇刷式过滤器前后应安装关断阀门,且应安装旁通管道。
(7)当进出口压力表压差达到0.5kg时,摇动清洗手柄,然后打开排污阀排污至压差正常。
 佳洁宝滤器生产滤芯过滤器滤油车贺德克滤芯颇尔滤芯液压油滤芯等系列,厂家提供非标产品定制,欢迎咨询!

DN50手摇刷式过滤器应用范围:

工业过滤应用:冷却水过滤;保护喷头;污水三级处理;市政水回用;车间用水;R.O.系统前过滤;酸洗;造纸白水过滤;注塑成型机;巴氏消毒系统;真空泵系统;空压机系统;连铸系统;水处理应用;制冷采暖水系统。
灌溉过滤应用:地下水;市政水;江河、湖、海水;果园;苗圃;温室;高尔夫球场;公园。
